Graph Oriented Programming (GOP) avec JBPM

Introduction

La notion de Graph Oriented Programming (GOP), offre l’avantage de structurer l’application autour d’un graphe présentant une modélisation du processus à automatiser. GOP définit une notion de GVM (Graph Virtual Machine) a) définit le graphe b) définit the modèle d’exécution du graph c) ajoute le support aux états d’attente Le graphe est déclaré & séparé du code java: a) Des noeuds b) Des transitions

Le langage de définition de processus jBPM : jPDL

Dans sa version 3.x, Jbpm est basé sur le langage jPDL (JBPM 4 prend le virage de BPMN, mais il est encore en version béta)

jPDL est composé d’un ensemble d’éléments décrivant comment se déroule notre processus. Ces éléments sont :

Les nœuds C’est un petit rectangle qui représente une seule activité du processus.
Les tâches C’est un nœud qui doit être assigné pour une personne particulière et exécuté par le processus.
Les états C’est un nœud dont le rôle est de mettre le processus en attente.
Les forks et joins Lorsqu’on veut avoir deux chemins en parallèle, on utilise un fork pour la séparation et un join pour la jointure.
Les décisions Lorsque nous sommes appelés à prendre une décision sur un état ou une tâche du processus, on peut utiliser un nœud de décision.
Les transitions Elles relient entre deux nœuds. Elles peuvent être nommées au cas où on veut différencier entre deux ou plusieurs transitions.
Les variables du processus Elles renseignent sur les détails techniques du processus.

IDE : Vue générale sur l’interface du plugin éclipse

L’interface utilisateur contient deux grands niveaux :

a) Package explorer

b) Editor area

Package explorer

C’est l’espace de navigation qui contient les fichiers sources nécessaires pour notre projet ainsi que des fichiers JAVA.

Editor area

C’est l’espace réel du travail. Elle contient 5 onglets : le diagramme de l’application, les Swimlanes, le déploiement du processus, le design et la source.

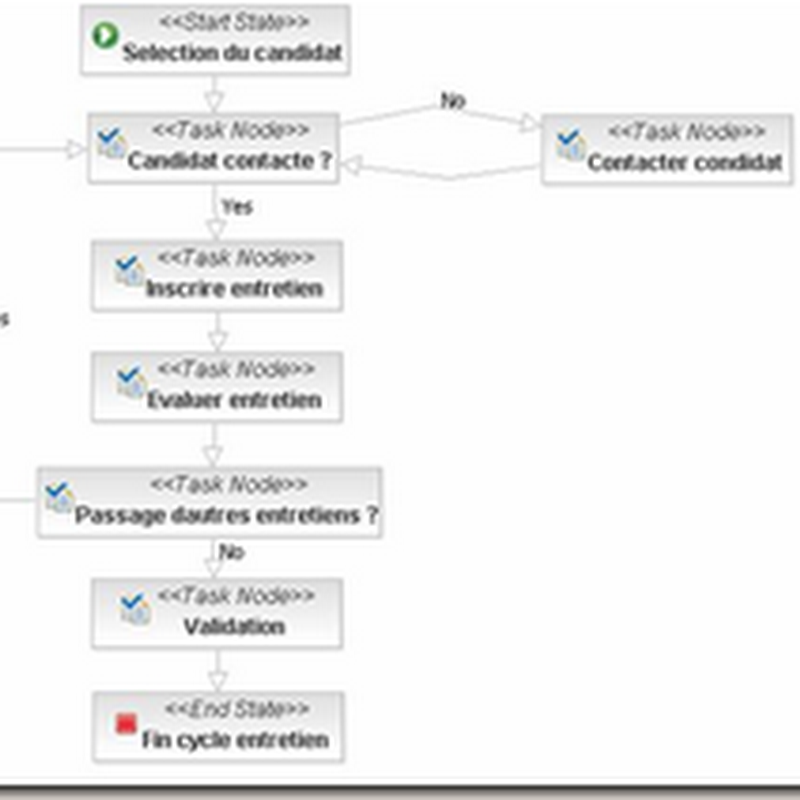

Le diagramme de l’application Ce diagramme nous renseigne sur les différentes tâches réalisées par notre processus métier. Pour rajouter quelques nœuds on utilise le menu situé à gauche dans le schéma ci-après :
Les swimlanes Les swimlanes sont utilisés dans la définition des différents groupes ou profiles (notion d’acteur dans UML).
Le déploiement du processus Chaque fois qu’on modifie un paramètre dans l’environnement nous sommes appelés à déployer le processus pour que ces changements soient appliqués dans notre serveur jBPM. Vous pouvez déployer votre processus en appuyant sur le bouton « Deploy Process Archive » :
Le vue design Le design nous renseigne sur les détails des différents éléments du processus métier. La vue source Elle contient les codes XML qui gèrent le navigateur web de notre processus métier.
